نظام نزع مياه الحمأة بنظام فلتر برس
(Filter Press)
على مساحة إجمالية تمتد لنحو 4500 متر مربع، ينهض خط تجفيف الحمأة هذا كتحفة هندسية متكاملة، صُمم خصيصاً ليخدم بيئة تشغيلية ضخمة بقدرة استيعابية تصل إلى 500 طن من الحمأة يومياً. كما يستقبل هذا الخط الذكي تدفقات متنوعة من الحمأة، تشمل نحو 200 طن يومياً من الحمأة بمحتوى تتراوح فيه نسبة الرطوبة بين 75 بالمائة و85 بالمائة، إلى جانب 300 طن يومياً من الحمأة المعالجة بالمكابس تتراوح فيها نسبة الرطوبة بين 60 بالمائة و75 بالمائة. واستناداً إلى هذه الأحمال التشغيلية اليومية الدقيقة، يتألق النظام بكفاءة فائقة تضمن معالجة مستقرة بحد أدنى يبلغ 500 طن يومياً، مع مرونة تشغيلية قصوى قادرة على التعامل مع 600 طن يومياً بكل جدارة وموثوقية.
منطقة مناولة الحمأة المكبوسة

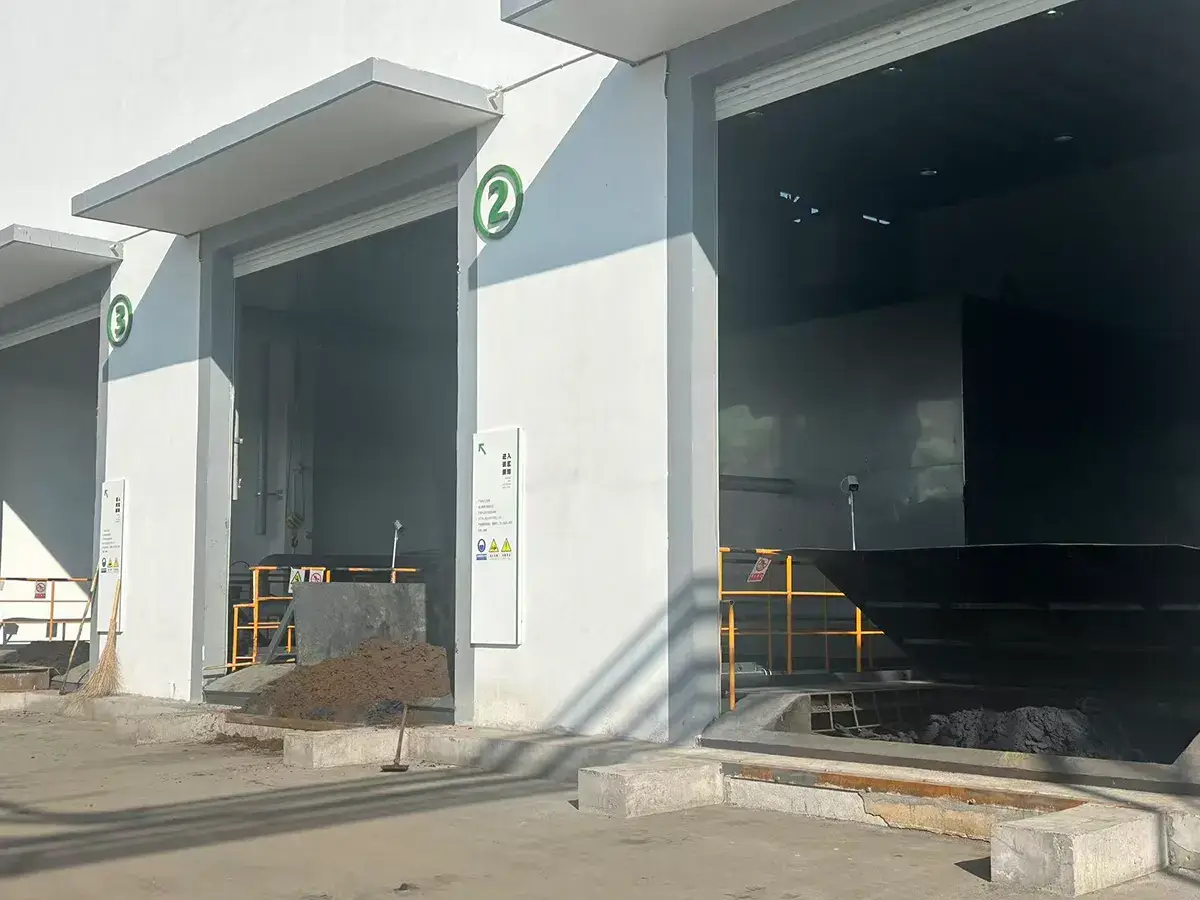

منطقة تخزين الحمأة المكبوسة
مستودعات تخزين الحمأة المكبوسة

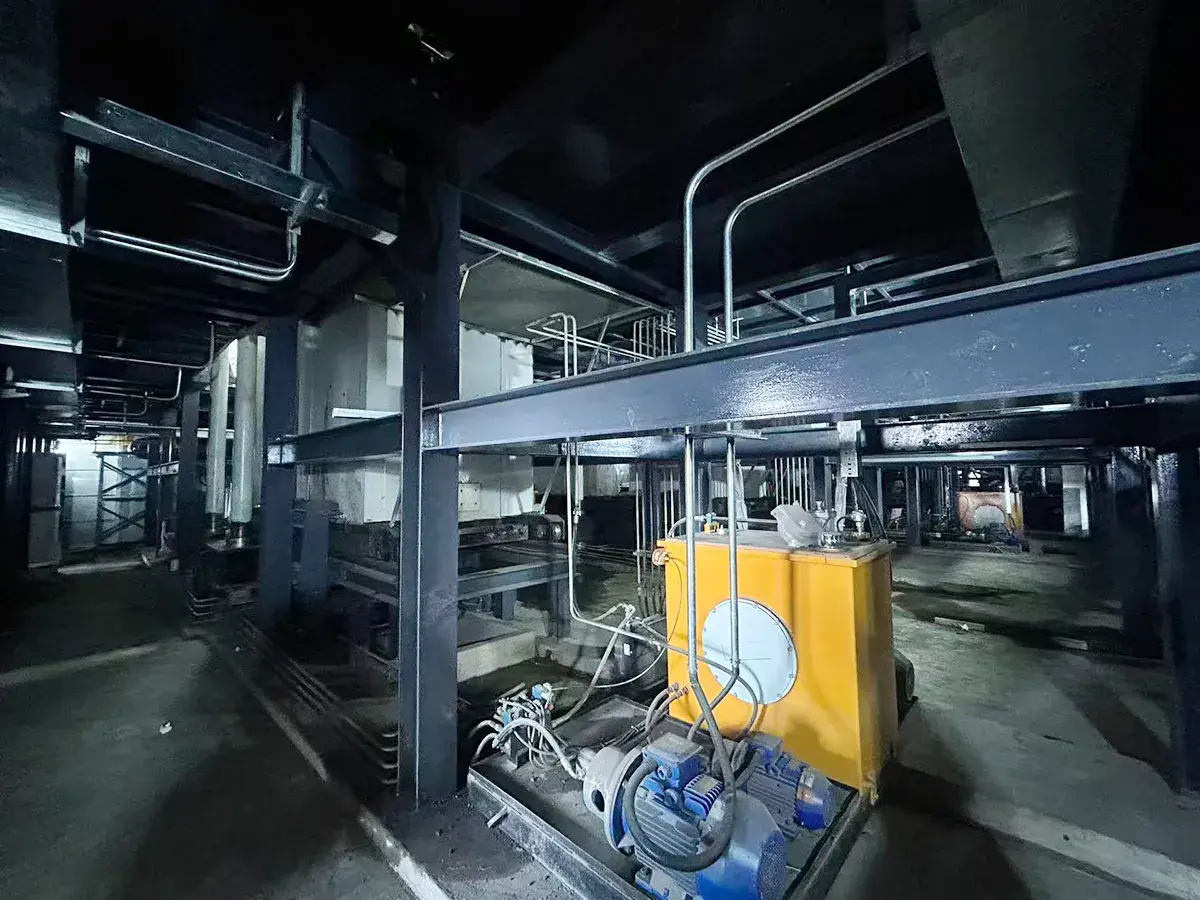

محطة تجفيف الحمأة/ ورشة نزع المياه من الحمأة

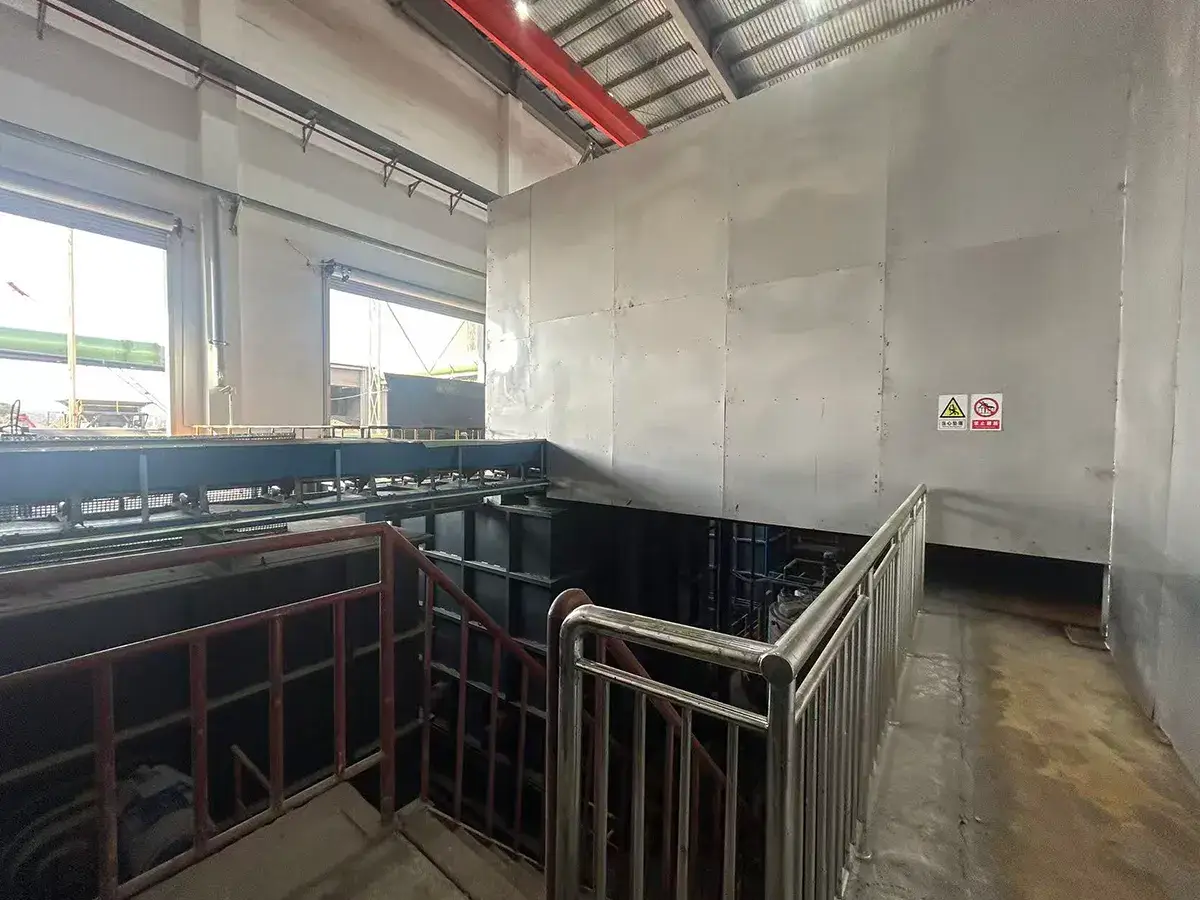

ورشة نزع المياه من الحمأة
- تخزين كتل (كيكة) الحمأة بنسبة رطوبة (ماء) 65 بالمائة
- تغذية عبر ناقل كاشط
- المعالجة المبدئية لكيكة (لكتلة) الحمأة
- نظام توزيع المواد

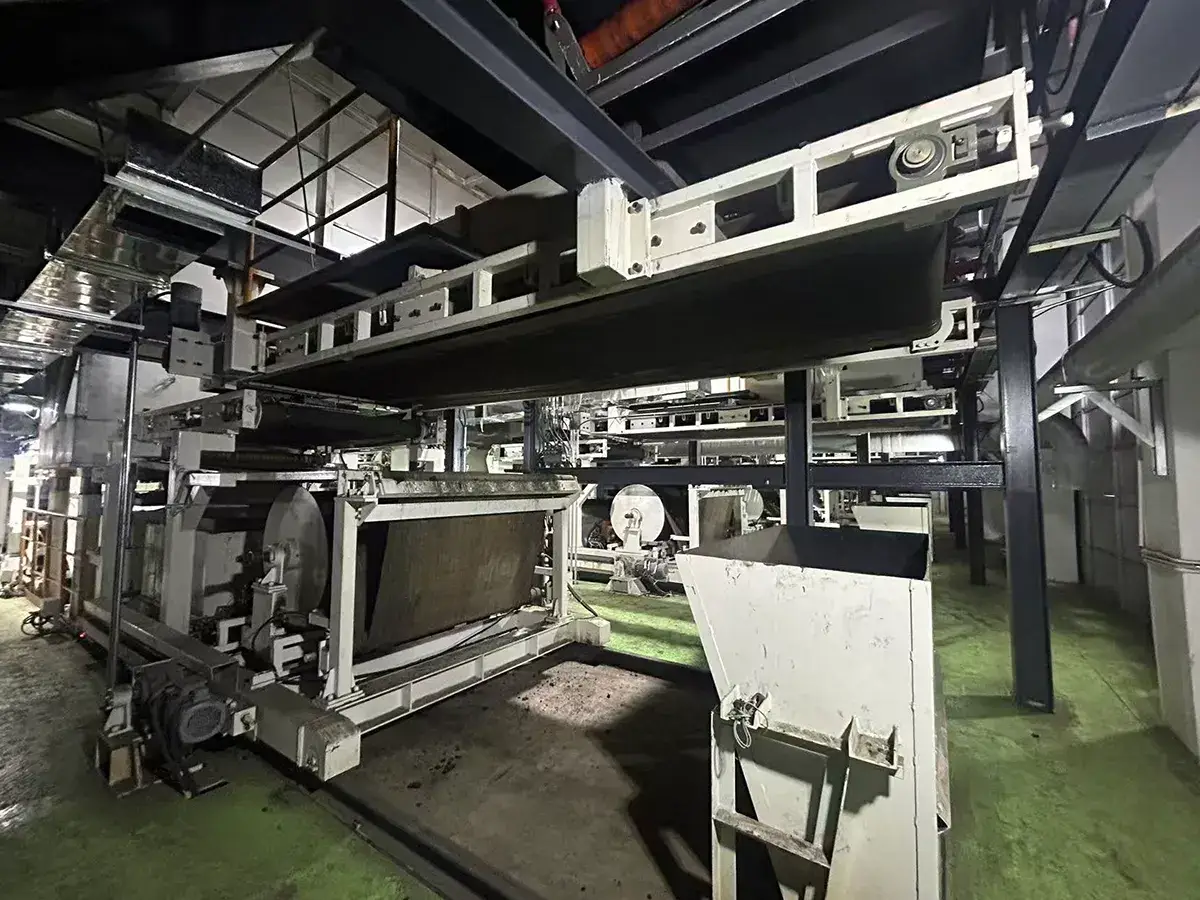

- نظام العصر (الكبس) العميق
- استعادة السوائل المفصولة (المستخلصة)
- نظام التفريغ

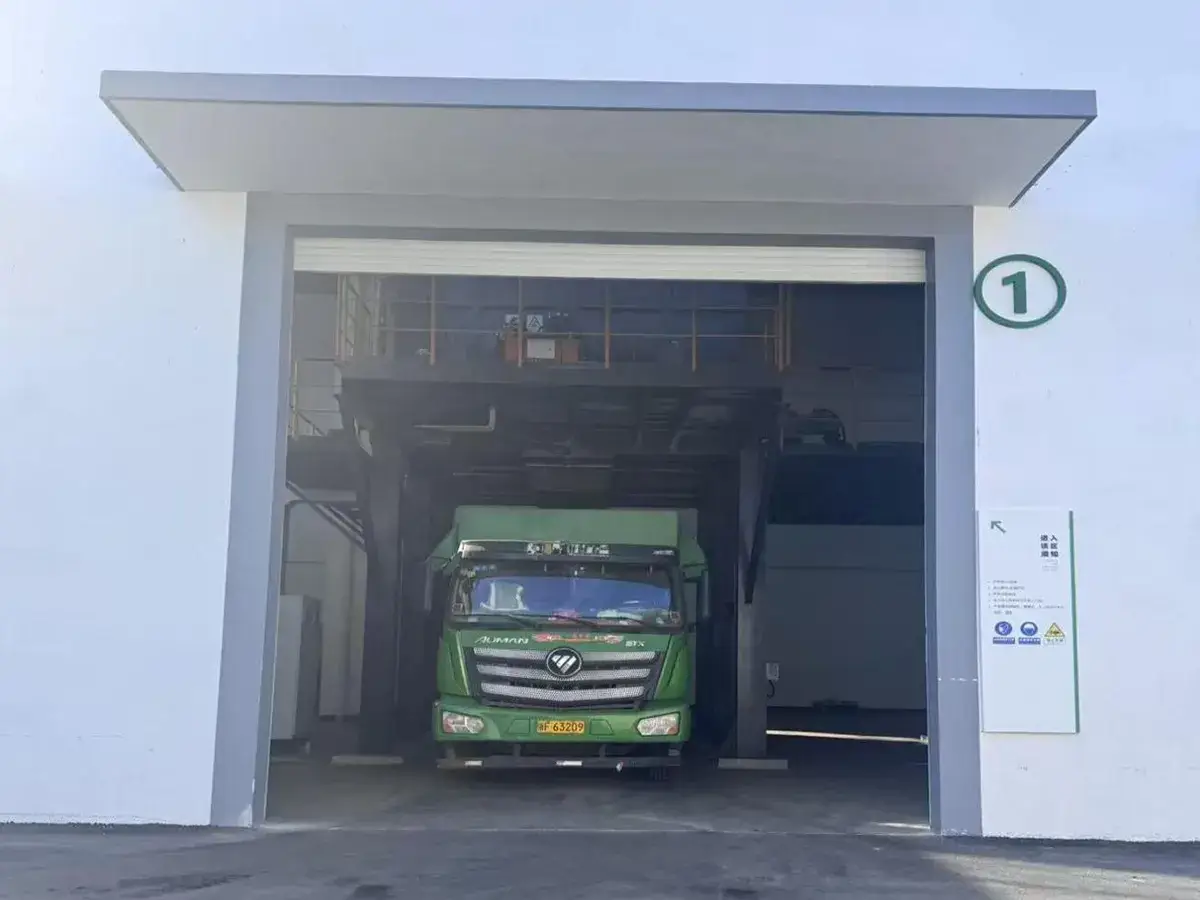

- النقل الخارجي للحمأة الجافة بنسبة رطوبة تبلغ 40 بالمائة
تتم عملية وزن كتل الحمأة (كيكة الحمأة) الناتجة عن نظام التجفيف بالمكبس (فلتر برس) قبل تفريغها في نظام المناولة. ومن هناك، تنتقل الحمأة عبر ناقل تفريغ لولبي ليتم رفعها رأسياً بواسطة ناقل كاشط إلى وحدة المعالجة المبدئية. وبعد المعالجة، ينقل نظام التغذية الحمأة إلى نظام ترشيح بالضغط العميق أحادي الوحدة ومزدوج الأقفاص لتقليل إضافي في نسبة الرطوبة.
وبما أن خصائص الحمأة قد تتفاوت بشكل كبير، فإن التوزيع المتساوي يمثل ركيزة أساسية في عملية العصر (الكبس). وفور دخول الحمأة إلى نظام الترشيح العميق، تقوم وحدة التوزيع بفرشها بانتظام عبر قماش الفلترة. بعد ذلك، يُنقل قفص (حوض) الكبس الممتلئ إلى محطة الكبس. وعند انقضاء الوقت المحدد للكبس، تُنقل الحمأة المعصورة (المكبوسة) إلى محطة التفريغ لتُسقط داخل قادوس التفريغ.
| نسبة المحتوى الرطب (الماء) قبل المعالجة | 60 إلى 85 بالمائة | تخزين الحمأة الجافة | 3 صوامع، سعة كل منها 100 متر مكعب، مرتبة ومجهزة للتحميل السريع للشاحنات |
| نسبة الرطوبة بعد التفريغ | مستقر عند 42±1% | تكوين نظام الكبس الرئيسي | مجموعتان + 4 مجموعات |
| الطاقة الاستيعابية المصممة لمعالجة الحمأة | أكبر من أو يساوي 500 طن/يوم، وبقدرة قصوى تبلغ 600 طن/يوم | مياه الغسل المستهلكة | بحد أقصى 20 طن/يوم، لدعم ترشيد استهلاك المياه |
